منظور از افت ولتاژ در شبکه برق چیست؟ (به زبان ساده)

افت ولتاژ یکی از مفاهیم مهم و کلیدی در مهندسی برق و طراحی شبکه‌های توزیع انرژی است. این پدیده زمانی رخ می‌دهد که ولتاژ تحویلی به مصرف‌کننده کمتر از ولتاژ نامی منبع باشد. افت ولتاژ نه‌تنها می‌تواند باعث کاهش بازدهی تجهیزات و دستگاه‌ها شود، بلکه در صورت شدید بودن، منجر به آسیب به مصرف‌کننده‌ها و حتی ایجاد مشکلات جدی در پایداری شبکه می‌شود. در ادامه، به‌طور جامع به بررسی مفهوم افت ولتاژ، عوامل مؤثر بر آن، روش‌های محاسبه و راهکارهای کاهش آن می‌پردازیم.

مفهوم افت ولتاژ و مبانی آن

افت ولتاژ در واقع اختلاف ولتاژ بین منبع تغذیه و نقطه مصرف است. طبق قانون اهم، هرگاه جریانی از یک مقاومت عبور کند، ولتاژی در دو سر آن ایجاد می‌شود. در شبکه‌های برق، علاوه بر بارهای اصلی (مصرف‌کننده‌ها)، مقاومت‌های ناخواسته‌ای نیز وجود دارند که موجب کاهش ولتاژ می‌شوند.

این مقاومت‌های ناخواسته بیشتر ناشی از سیم‌های انتقال و توزیع هستند. مقاومت سیم‌ها با طول آن‌ها رابطه مستقیم و با سطح مقطع رابطه معکوس دارد. به بیان ساده، هرچه طول سیم بیشتر یا سطح مقطع آن کمتر باشد، مقاومت بیشتر شده و در نتیجه افت ولتاژ نیز افزایش می‌یابد.

عوامل مؤثر بر افت ولتاژ

۱. طول و سطح مقطع سیم‌ها

افزایش طول سیم به‌طور مستقیم سبب افزایش مقاومت می‌شود. همچنین اگر سطح مقطع سیم کاهش یابد، مقاومت افزایش خواهد یافت. بنابراین انتخاب سیم مناسب یکی از کلیدی‌ترین عوامل در کاهش افت ولتاژ است.

۲. میزان جریان عبوری

هرچه شدت جریان عبوری از سیم بیشتر باشد، افت ولتاژ افزایش پیدا می‌کند. به همین دلیل، بارگذاری بیش از حد روی خطوط توزیع می‌تواند افت ولتاژ شدیدی ایجاد کند.

۳. جنس و کیفیت رسانا

رسانایی مواد مختلف متفاوت است. برای مثال، رسانایی مس بیشتر از آلومینیوم است؛ به همین دلیل استفاده از سیم‌های مسی معمولاً افت ولتاژ کمتری به همراه دارد.

آثار و پیامدهای افت ولتاژ در شبکه برق

افت ولتاژ می‌تواند پیامدهای متعددی در عملکرد دستگاه‌ها و شبکه ایجاد کند:

• کاهش بازدهی دستگاه‌ها: موتورهای الکتریکی و تجهیزات صنعتی با ولتاژ کمتر از حد نرمال کارایی خود را از دست می‌دهند.
• افزایش تلفات انرژی: انرژی الکتریکی بیشتری به صورت گرما در سیم‌ها تلف می‌شود.
• کاهش عمر تجهیزات: کارکرد مداوم تجهیزات در شرایط ولتاژ پایین می‌تواند منجر به استهلاک سریع‌تر آن‌ها شود.
• اختلال در شبکه: افت ولتاژ شدید در یک نقطه می‌تواند موجب بی‌ثباتی و حتی قطعی در بخش‌های دیگر شبکه شود.

روش‌های محاسبه افت ولتاژ

برای محاسبه افت ولتاژ، معمولاً از روابط قانون اهم و فرمول‌های تجربی استفاده می‌شود. فرمول کلی به شکل زیر است:

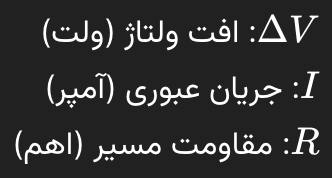

که در آن:

همچنین در شبکه‌های سه‌فاز و تک‌فاز، فرمول‌های اختصاصی‌تری به کار گرفته می‌شوند که به پارامترهایی مانند ضریب توان، طول خط و نوع سیم بستگی دارند.

راهکارهای کاهش افت ولتاژ

۱. استفاده از سیم‌های با سطح مقطع مناسب

انتخاب کابل با سطح مقطع بزرگ‌تر باعث کاهش مقاومت و در نتیجه افت ولتاژ کمتر می‌شود.

2. کاهش طول مسیر انتقال

تا حد امکان باید طول سیم‌کشی کاهش یابد. طراحی بهینه مسیرها می‌تواند تأثیر چشمگیری در افت ولتاژ داشته باشد.

۳. استفاده از مواد رسانای با کیفیت

به‌کارگیری سیم‌های مسی به جای آلومینیومی (در صورت توجیه اقتصادی) باعث کاهش چشمگیر افت ولتاژ می‌شود.

۴. استفاده از ترانسفورماتورهای تقویتی

در شبکه‌های بزرگ، به‌کارگیری ترانسفورماتورهای افزاینده و کاهنده در نقاط مختلف شبکه، افت ولتاژ را جبران می‌کند.

استانداردها و محدوده مجاز افت ولتاژ

در استانداردهای مختلف برق، میزان مجاز افت ولتاژ مشخص شده است. به‌طور معمول، افت ولتاژ نباید بیش از ۳ تا ۵ درصد ولتاژ نامی باشد. رعایت این حدود برای اطمینان از عملکرد صحیح تجهیزات و جلوگیری از خسارت‌های احتمالی ضروری است.

جمع‌بندی

افت ولتاژ در شبکه‌های برق، پدیده‌ای اجتناب‌ناپذیر اما قابل کنترل است. این افت به دلیل مقاومت سیم‌ها، طول مسیر انتقال، سطح مقطع، جنس رسانا و میزان جریان عبوری ایجاد می‌شود. با انتخاب سیم مناسب، کاهش طول مسیر، استفاده از رسانای باکیفیت و رعایت استانداردها می‌توان این پدیده را تا حد زیادی کاهش داد. درک صحیح از مفهوم افت ولتاژ و مدیریت آن برای مهندسان برق و حتی مصرف‌کنندگان بزرگ، نقش حیاتی در بهبود کارایی شبکه و افزایش عمر تجهیزات دارد.
