پارامتر اینورتر چیست؟ تنظیم و کنترل اینورتر با تنظیم پارامتر

اینورترها از اجزای حیاتی در سیستم‌های الکتریکی و صنعتی هستند که برای تنظیم و کنترل سرعت موتورهای الکتریکی و تبدیل جریان مستقیم به جریان متناوب به کار می‌روند. در این مقاله، به بررسی پارامترهای مهم اینورترها و چگونگی تنظیم و کنترل آن‌ها خواهیم پرداخت. تنظیم دقیق این پارامترها، عملکرد بهینه دستگاه‌ها را تضمین می‌کند و می‌تواند تاثیر زیادی بر کیفیت و هزینه عملیات‌های صنعتی داشته باشد.

اینورتر چیست و چرا اهمیت دارد؟

اینورترها دستگاه‌هایی هستند که در فرآیندهای صنعتی و سیستم‌های الکتریکی برای کنترل و تنظیم سرعت موتورهای الکتریکی استفاده می‌شوند. عملکرد اینورتر بر اساس تبدیل انرژی جریان مستقیم (DC) به جریان متناوب (AC) است. در بسیاری از دستگاه‌ها و ماشین‌آلات صنعتی، اینورترها نقش اساسی در تنظیم سرعت و مصرف انرژی بهینه دارند. از مهم‌ترین کاربردهای آن‌ها می‌توان به سیستم‌های تهویه مطبوع، آسانسورها، پمپ‌ها و ماشین‌آلات صنعتی اشاره کرد. اینورترها به دلیل انعطاف‌پذیری بالا در کنترل سرعت، کاهش مصرف انرژی و جلوگیری از خرابی‌های ناشی از تغییرات شدید در سرعت موتورها، اهمیت ویژه‌ای دارند.

پارامترهای اصلی اینورتر برای تنظیم عملکرد

اینورترها با استفاده از چندین پارامتر قابل تنظیم، عملکرد موتور را به طور دقیق کنترل می‌کنند. مهم‌ترین پارامترها عبارتند از:

• فرکانس خروجی: میزان سرعت موتور که به طور مستقیم به فرکانس برق خروجی وابسته است.
• ولتاژ ورودی و خروجی: میزان ولتاژ اعمالی به موتور و میزان تطابق آن با نیازهای موتور.
• زمان شتاب و زمان کاهش سرعت: این دو پارامتر برای کنترل نرم و ایمن تغییرات سرعت موتور به کار می‌روند.
• حداکثر و حداقل فرکانس: این پارامترها برای محدود کردن تغییرات سرعت در بازه‌ای خاص به کار می‌روند.

هر یک از این پارامترها می‌توانند تأثیر زیادی بر عملکرد و عمر مفید سیستم داشته باشند. تنظیمات دقیق و بهینه این پارامترها از آسیب دیدن دستگاه‌ها جلوگیری کرده و بهره‌وری سیستم را افزایش می‌دهد.

۱۰ پارامتر مهم اینورترها و کاربردهای آن‌ها

1. فرکانس خروجی (Output Frequency):
   کاربرد: تعیین سرعت موتور. فرکانس خروجی با افزایش یا کاهش سرعت موتور را کنترل می‌کند.
2. ولتاژ خروجی (Output Voltage):
   کاربرد: تطابق ولتاژ با نیازهای موتور و جلوگیری از آسیب به دستگاه‌ها.
3. زمان شتاب (Acceleration Time):
   کاربرد: کنترل زمان لازم برای رسیدن موتور به سرعت مورد نظر، جلوگیری از استارت و توقف ناگهانی.
4. زمان کاهش سرعت (Deceleration Time):
   کاربرد: تنظیم سرعت کاهش موتور، جلوگیری از توقف‌های شدید و آسیب به دستگاه.
5. حداکثر و حداقل فرکانس (Maximum and Minimum Frequency):
   کاربرد: محدود کردن تغییرات سرعت موتور به بازه‌ای خاص، محافظت از موتور در برابر سرعت‌های غیرمجاز.
6. حفاظت در برابر اضافه بار (Overload Protection):
   کاربرد: جلوگیری از آسیب به موتور در صورت بار اضافی یا فشار بیش از حد.
7. کنترل گشتاور (Torque Control):
   کاربرد: کنترل دقیق گشتاور موتور برای بهینه‌سازی عملکرد و مصرف انرژی.
8. کنترل عملکرد موتور در حالت معکوس (Reverse Operation Control):
   کاربرد: امکان چرخش موتور در جهت مخالف برای برخی کاربردهای خاص مانند نوار نقاله.
9. حفاظت از جریان اضافی (Overcurrent Protection):
   کاربرد: جلوگیری از خرابی اینورتر و موتور در برابر جریان‌های بیش از حد.
10. تنظیمات PID (PID Settings):
    کاربرد: تنظیم دقیق سیستم برای رسیدن به عملکرد مطلوب و کنترل دقیق سرعت و گشتاور موتور.

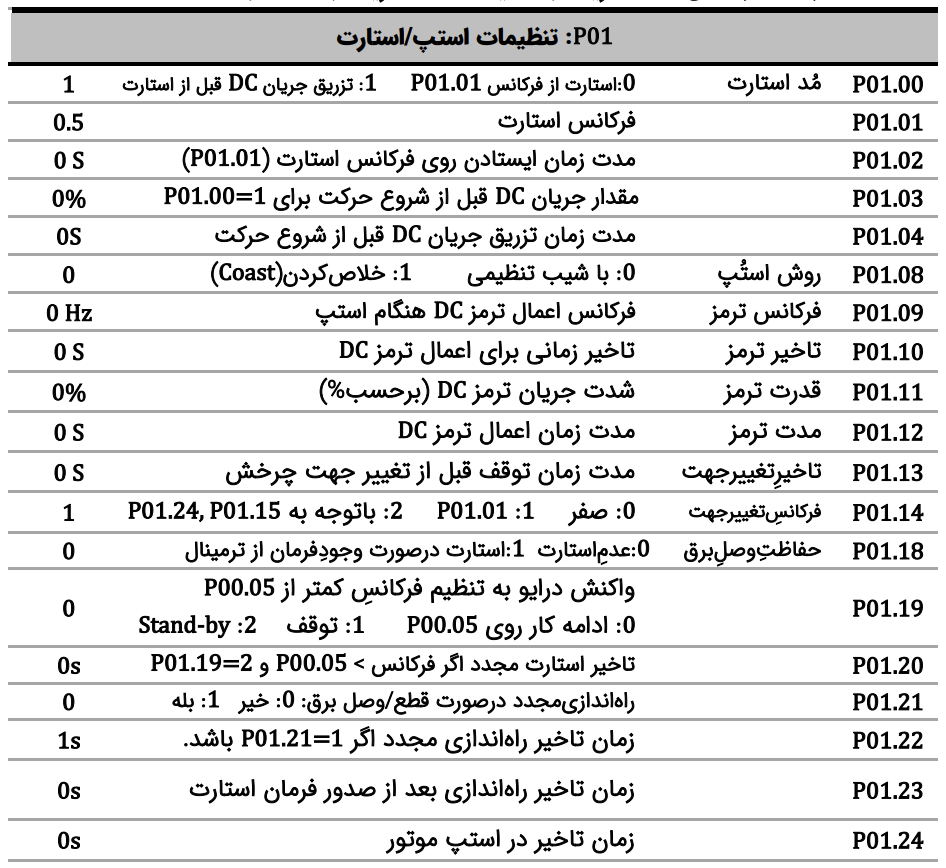

چگونگی تنظیم پارامترهای اینورتر برای عملکرد بهینه

تنظیم پارامترهای اینورتر معمولاً از طریق صفحه نمایش یا نرم‌افزارهای خاص صورت می‌گیرد. برای این کار، ابتدا باید نیازهای سیستم خود را مشخص کرده و سپس به تنظیم پارامترها بپردازید.

در واقع، نحوه پیکربندی و تنظیم پارامترهای هر اینورتر بسته به برند و مدل آن متفاوت است. هر برند معمولا روش خاص خود را برای تنظیم و پیکربندی اینورترها دارد و برای دسترسی به اطلاعات دقیق و پارامترهای قابل تنظیم، بهترین کار این است که کاتالوگ و دیتاشیت مربوط به مدل خاص اینورتر را مطالعه کنید. این اسناد اطلاعات جامع و دقیقی را در اختیار شما قرار می‌دهند و می‌توانند به شما در تنظیم بهینه دستگاه کمک کنند.

به عنوان مثال:

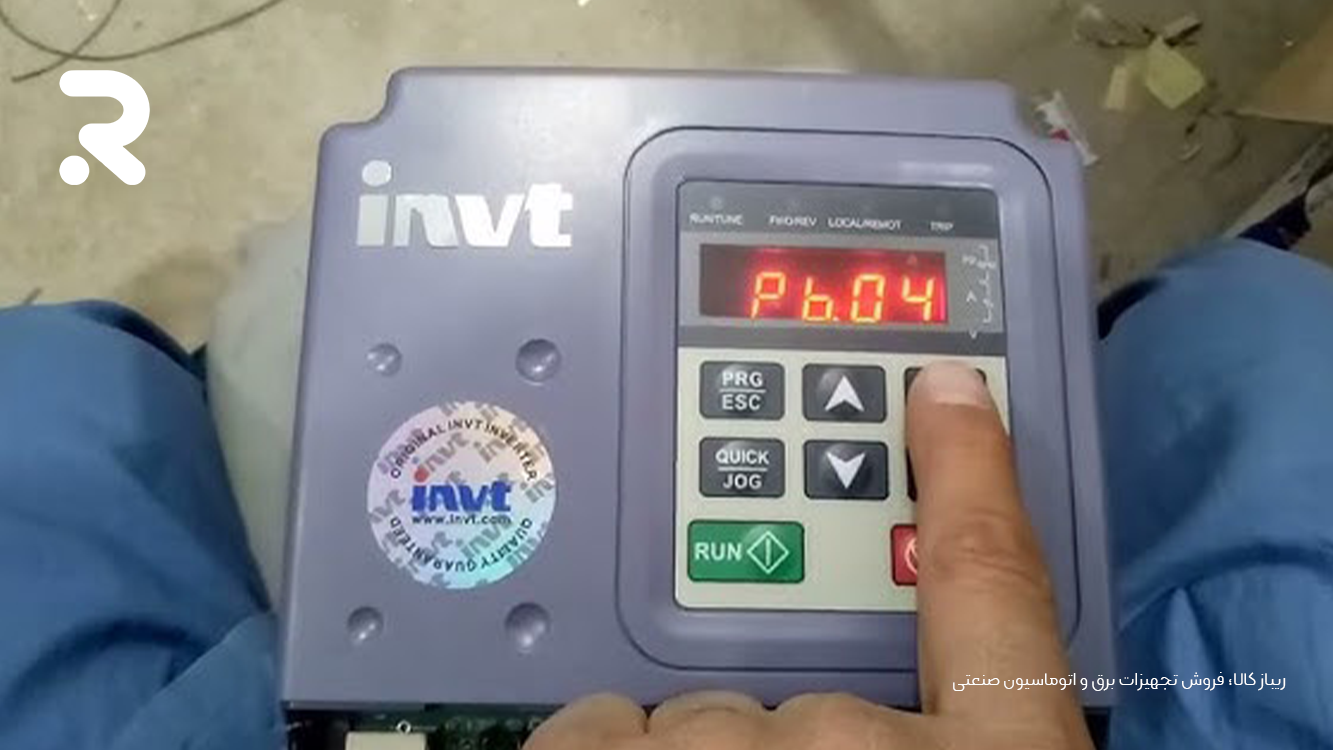

در اینورتر اینوت سری GD20، پارامترهای مربوط به زمان شتاب و زمان کاهش سرعت به ترتیب با نام‌های زیر تنظیم می‌شوند:

• P2.03 (Acceleration Time) برای تنظیم زمان شتاب
• P2.04 (Deceleration Time) برای تنظیم زمان کاهش سرعت

اما این پارامترها در برندهای دیگر ممکن است با نام‌های متفاوت و یا در مکان‌های متفاوتی از منوی تنظیمات اینورتر قرار داشته باشند. به عنوان مثال، در برند Schneider Electric و مدل‌های Altivar، ممکن است این پارامترها تحت نام‌های “ACCEL” و “DECEL” قرار بگیرند و در تنظیمات مختلف باشند.

به همین دلیل، مطالعه کاتالوگ و دیتاشیت برای هر برند و مدل به شما کمک می‌کند که پارامترها را به درستی شناسایی کرده و آن‌ها را به صورت دقیق تنظیم کنید.

• تنظیم فرکانس: برای تنظیم فرکانس، باید مطمئن شوید که فرکانس خروجی اینورتر با ظرفیت موتور و نیازهای کاربردی هم‌خوانی دارد.
• تنظیم ولتاژ: ولتاژ ورودی باید مطابق با استانداردهای جهانی باشد و همچنین باید به تنظیمات ولتاژ خروجی توجه کرد تا موتور از ولتاژ مناسب بهره‌برداری کند.
• زمان شتاب و کاهش سرعت: این پارامترها باید طوری تنظیم شوند که موتور بدون آسیب، به آرامی به سرعت مطلوب برسد و یا از آن کاهش یابد.

تاثیر تنظیمات صحیح پارامترها بر هزینه‌ها و عمر دستگاه‌ها

تنظیم صحیح پارامترهای اینورتر علاوه بر تأثیر مثبت بر عملکرد، می‌تواند باعث کاهش هزینه‌های نگهداری و افزایش عمر دستگاه‌ها شود. به عنوان مثال، تنظیم دقیق زمان شتاب و کاهش سرعت، از فشار اضافی به موتور جلوگیری می‌کند و می‌تواند هزینه‌های تعمیرات و خرابی‌ها را کاهش دهد. همچنین، تنظیم فرکانس و ولتاژ به نحوی که متناسب با نیاز سیستم باشد، مصرف انرژی را کاهش داده و در نتیجه هزینه‌های عملیاتی را به طور چشمگیری کم می‌کند.

جمع‌بندی:

در نهایت، پارامترهای اینورتر به عنوان عوامل تعیین‌کننده در عملکرد و بهره‌وری سیستم‌های صنعتی و الکتریکی هستند. با توجه به اهمیت اینورترها در صنایع مختلف، تنظیم صحیح این پارامترها می‌تواند تأثیر بسزایی در کاهش هزینه‌ها، افزایش عمر مفید دستگاه‌ها و بهبود عملکرد کلی سیستم‌ها داشته باشد. پس از شناخت و تنظیم بهینه این پارامترها، می‌توان به نتایج مطلوب و کارایی بالاتر دست یافت.
