آموزش اتصال کابل های قدرت در اینورتر صنعتی

اتصال صحیح کابل‌های قدرت در اینورتر صنعتی نقش کلیدی در عملکرد ایمن و کارآمد سیستم‌های الکتریکی دارد. یک سیم‌کشی درست نه تنها طول عمر دستگاه را افزایش می‌دهد، بلکه از بروز خطاهای رایج مانند اتصال کوتاه، نوسانات و آسیب به موتور جلوگیری می‌کند. در این مقاله از بلاگ ریباز کالا، به صورت کامل مراحل و نکات مهم در اتصال کابل‌های قدرت به اینورتر را بررسی می‌کنیم.

ریباز کالا با تجربه در فروش و اجرای پروژه‌های برق و اتوماسیون صنعتی، ارائه‌دهنده انواع تجهیزات از جمله اینورتر، سافت استارتر، سروو موتور، HMI و PLC است. همچنین شما می‌توانید برای انتخاب و استعلام قیمت اینورتر با تیم مشاوره این مجموعه در ارتباط باشید.

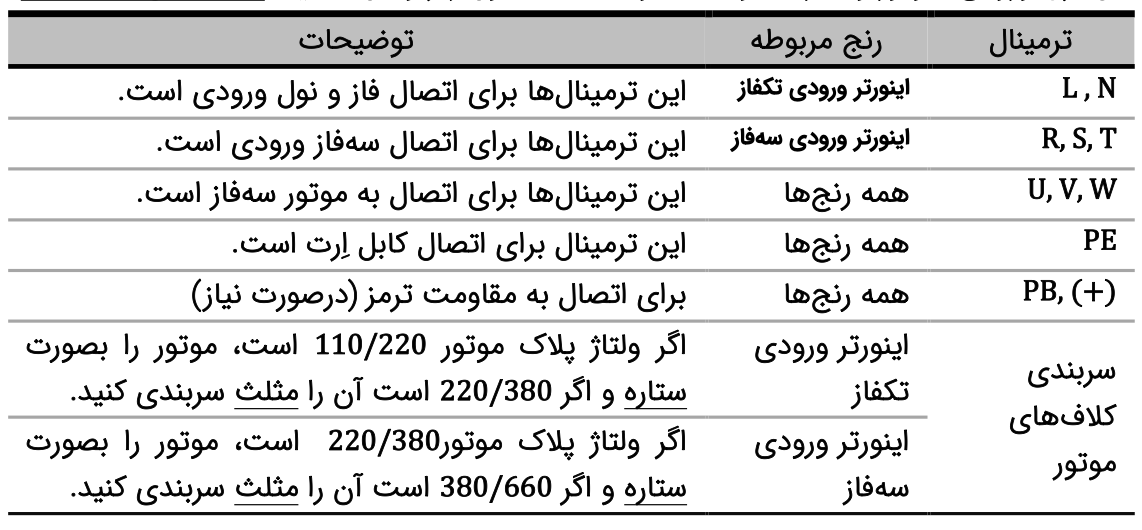

جدول ترمینال‌ها و اتصال کابل‌های قدرت اینورتر

جدول سربندی کلاف‌های موتور

آشنایی با ترمینال‌های ورودی اینورتر

ترمینال‌های ورودی اینورتر محل اتصال تغذیه اصلی برق هستند. در اینورترهای تکفاز، فاز و نول ورودی به ترمینال‌های L و N وصل می‌شوند. در مدل‌های سه‌فاز نیز ورودی‌ها روی ترمینال‌های R، S و T قرار دارند. انتخاب صحیح نوع ورودی متناسب با طراحی تابلو برق ضروری است.

برای اطمینان از سلامت سیستم، توصیه می‌شود کابل ورودی دارای سطح مقطع متناسب با جریان مصرفی موتور انتخاب شود. همچنین باید فیوز مناسب برای حفاظت از ورودی‌ها در مدار قرار گیرد.

ترمینال‌های خروجی به موتور

اینورترها برای راه‌اندازی و کنترل موتور سه‌فاز، انرژی را از طریق ترمینال‌های U، V و W به موتور منتقل می‌کنند. دقت در ترتیب اتصال فازها بسیار مهم است، زیرا جابجایی فازها باعث تغییر جهت چرخش موتور خواهد شد.

در شرایطی که نیاز به تغییر جهت گردش وجود داشته باشد، کافی است دو فاز خروجی موتور جابه‌جا شوند. رعایت این نکته به‌خصوص در کاربردهایی مانند پمپ‌ها یا فن‌ها اهمیت بالایی دارد.

اتصال ارت

ایمنی سیستم بدون اتصال صحیح ارت کامل نمی‌شود. ترمینال PE در اینورتر مخصوص اتصال کابل ارت است. این اتصال باعث جلوگیری از شوک الکتریکی و حفاظت کاربر و تجهیزات می‌شود. کابل ارت باید به صورت مستقیم و بدون انشعاب به شینه ارت تابلو یا زمین اصلی وصل گردد.

ترمینال ترمز و مقاومت دینامیکی

بعضی کاربردها مانند جرثقیل‌ها یا بالابرها نیاز به توقف سریع موتور دارند. در این موارد، ترمینال‌های PB و (+) برای اتصال مقاومت ترمز طراحی شده‌اند. انتخاب مقاومت ترمز باید بر اساس توان موتور و مشخصات اینورتر انجام گیرد. استفاده از مقاومت نامناسب خطر ایجاد حرارت اضافی و آسیب به مدار را افزایش می‌دهد.

سر‌بندی موتور و انتخاب ولتاژ مناسب

انتخاب روش سربندی موتور (ستاره یا مثلث) به ولتاژ پلاک موتور و ولتاژ خروجی اینورتر وابسته است.

• اگر پلاک موتور 110/220 ولت باشد و اینورتر تکفاز 220 ولت خروجی داشته باشد، موتور باید به صورت مثلث سربندی شود.

• اگر پلاک موتور 220/380 ولت باشد و اینورتر سه‌فاز 380 ولت خروجی داشته باشد، موتور باید به صورت مثلث سربندی شود.

• در شرایطی که ولتاژ موتور با ولتاژ خروجی اینورتر مطابقت نداشته باشد، انتخاب نادرست سربندی باعث داغ شدن و سوختن سیم‌پیچ موتور خواهد شد.

نکات کلیدی در سیم‌کشی کابل‌های قدرت

• کابل‌ها را با طول و سطح مقطع مناسب انتخاب کنید.

• از کابل‌کشی کوتاه و مستقیم بین اینورتر و موتور استفاده کنید.

• کابل‌های قدرت و فرمان را در مسیرهای جداگانه قرار دهید تا نویز الکترومغناطیسی کاهش یابد.

• پیش از راه‌اندازی، تمام اتصالات باید با تستر بررسی شوند.

جمع‌بندی

اتصال کابل‌های قدرت در اینورتر صنعتی فرآیندی حساس و مهم است که نیاز به دقت و رعایت اصول ایمنی دارد. از ورودی برق تا خروجی به موتور، ارت و مقاومت ترمز، همه باید بر اساس دستورالعمل سازنده انجام شوند. رعایت این نکات باعث افزایش طول عمر تجهیزات و جلوگیری از خطاهای عملیاتی می‌شود.
