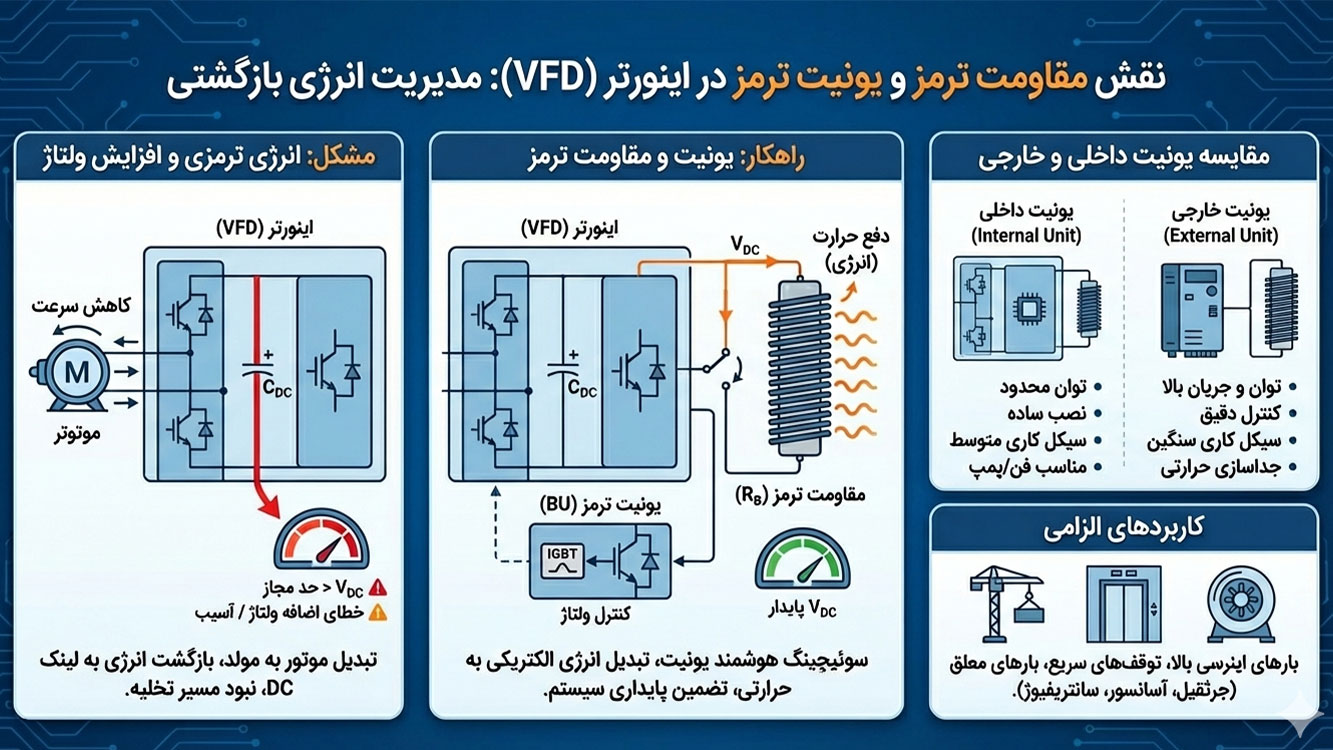

نقش مقاومت ترمز اینورتر چیست؟ یونیت ترمز داخلی و خارجی

در سیستم‌های درایو سرعت متغیر، کنترل انرژی ترمزی یک الزام فنی است نه یک گزینه جانبی. زمانی که اینورتر سرعت موتور را کاهش می‌دهد یا بار اینرسی بالا موتور را به گردش وادار می‌کند، انرژی الکتریکی به سمت لینک DC بازمی‌گردد. اگر این انرژی به‌درستی دفع نشود، ولتاژ لینک DC از محدوده مجاز خارج می‌شود و اینورتر دچار خطای اضافه ولتاژ یا آسیب سخت‌افزاری می‌گردد. مقاومت ترمز و یونیت ترمز برای حل این مسئله طراحی شده‌اند و نقش آن‌ها مستقیماً بر پایداری سیستم، طول عمر تجهیزات و تصمیم‌گیری درباره قیمت اینورتر اثر دارد.

تحلیل فیزیکی انرژی ترمزی در اینورتر

در حالت کاهش سرعت، موتور الکتریکی از مصرف‌کننده انرژی به مولد انرژی تبدیل می‌شود. انرژی مکانیکی ذخیره‌شده در جرم دوار یا بار متحرک به انرژی الکتریکی بازتولیدشده تبدیل می‌گردد. این انرژی از طریق پل یکسوساز به لینک DC منتقل می‌شود و باعث افزایش ولتاژ خازن‌های DC می‌گردد.

اگر مسیر تخلیه تعریف نشده باشد، ولتاژ لینک DC به آستانه حفاظتی اینورتر می‌رسد. در این نقطه، اینورتر فرمان قطع صادر می‌کند یا در شرایط بدتر، اجزای قدرت آسیب می‌بینند. مقاومت ترمز با تبدیل انرژی الکتریکی به انرژی حرارتی، این عدم تعادل انرژی را حذف می‌کند و سیستم را در محدوده ایمن نگه می‌دارد.

مقاومت ترمز اینورتر و پارامترهای طراحی آن

مقاومت ترمز یک المان اهمی با توان حرارتی مشخص است که برای جذب انرژی ترمزی طراحی می‌شود. دو پارامتر اصلی آن مقدار مقاومت اهمی و توان نامی است. مقدار اهم تعیین‌کننده جریان ترمزی و سرعت تخلیه انرژی است. توان نامی نشان می‌دهد مقاومت چه میزان انرژی را در یک سیکل کاری مشخص تحمل می‌کند.

اگر مقدار اهم بیش از حد انتخاب شود، جریان ترمزی محدود می‌گردد و ولتاژ لینک DC به‌سرعت بالا می‌رود. اگر مقدار اهم کمتر از حد مجاز باشد، جریان ترمزی بیش از ظرفیت یونیت ترمز یا ترانزیستور قدرت می‌شود. هر دو حالت منجر به خطای عملکرد یا خرابی تجهیزات خواهد شد. انتخاب مهندسی مقاومت ترمز، بخش جدی طراحی سیستم درایو است.

یونیت ترمز و منطق کنترلی آن

یونیت ترمز یک مدار سوئیچینگ است که بین لینک DC اینورتر و مقاومت ترمز قرار می‌گیرد. این یونیت با پایش ولتاژ لینک DC، در لحظه افزایش ولتاژ، ترانزیستور قدرت را فعال می‌کند و انرژی را به سمت مقاومت هدایت می‌نماید. با کاهش ولتاژ، یونیت مدار را قطع می‌کند.

این عملکرد باید سریع، دقیق و تکرارپذیر باشد. تأخیر در عملکرد یونیت باعث عبور ولتاژ از حد مجاز می‌شود. عملکرد بیش‌ازحد نیز منجر به افزایش تلفات حرارتی و استهلاک مقاومت می‌گردد. کیفیت یونیت ترمز مستقیماً بر پایداری سیستم اثر می‌گذارد و در کاربردهای صنعتی سنگین یک عامل تعیین‌کننده محسوب می‌شود.

بررسی فنی یونیت ترمز داخلی

یونیت ترمز داخلی بخشی از ساختار اینورتر است و معمولاً برای توان‌های محدود طراحی می‌شود. این یونیت‌ها برای کاربردهایی با انرژی ترمزی متوسط مناسب هستند. مزیت اصلی آن‌ها سادگی نصب، کاهش سیم‌کشی و اشغال فضای کمتر است.

محدودیت اصلی یونیت داخلی، ظرفیت جریان و سیکل کاری آن است. در بارهای اینرسی بالا یا توقف‌های مکرر، یونیت داخلی به محدودیت حرارتی می‌رسد. در این شرایط، استفاده از یونیت داخلی باعث فعال‌شدن خطاهای حفاظتی یا کاهش عمر اینورتر می‌شود. این محدودیت باید پیش از انتخاب اینورتر بررسی گردد.

بررسی فنی یونیت ترمز خارجی

یونیت ترمز خارجی به‌صورت مستقل از اینورتر نصب می‌شود و برای جریان‌ها و توان‌های بالاتر طراحی می‌گردد. این یونیت‌ها کنترل دقیق‌تری روی جریان ترمزی دارند و تحمل حرارتی بالاتری ارائه می‌دهند. در خطوط تولید، جرثقیل‌ها، آسانسورها و ماشین‌آلات با سیکل کاری سنگین، یونیت خارجی انتخاب منطقی است.

یونیت خارجی انعطاف بیشتری در انتخاب مقاومت ترمز فراهم می‌کند و فشار حرارتی را از اینورتر جدا می‌سازد. این موضوع پایداری سیستم را افزایش می‌دهد و هزینه تعمیرات بلندمدت را کاهش می‌دهد. در پروژه‌های صنعتی، این مزیت ارزش بیشتری نسبت به اختلاف اولیه قیمت دارد.

کاربردهای الزام‌آور مقاومت ترمز

در سیستم‌هایی با بار معلق، شیب منفی یا توقف‌های سریع، مقاومت ترمز یک الزام فنی است. آسانسورها، بالابرها، سانتریفیوژها، ماشین‌های برش و خطوط بسته‌بندی نمونه‌های رایج این کاربردها هستند. در این سیستم‌ها، انرژی ترمزی قابل چشم‌پوشی نیست.

در مقابل، در کاربردهای فن و پمپ با تغییرات سرعت نرم، انرژی ترمزی ناچیز است. تشخیص صحیح این تفاوت از تحمیل هزینه غیرضروری جلوگیری می‌کند. تصمیم اشتباه در این مرحله، انتخاب اینورتر نامتناسب و افزایش هزینه کل پروژه را به‌دنبال دارد.

اثر مقاومت و یونیت ترمز بر انتخاب و قیمت اینورتر

برخی اینورترها با یونیت ترمز داخلی عرضه می‌شوند و برخی فاقد آن هستند. این تفاوت بر قیمت اینورتر اثر می‌گذارد اما معیار نهایی انتخاب نیست. اینورتر ارزان بدون قابلیت ترمز دینامیکی، در کاربرد نامناسب هزینه بیشتری ایجاد می‌کند.

در ریباز کالا، انتخاب اینورتر بر اساس تحلیل انرژی ترمزی، سیکل کاری و شرایط بار انجام می‌شود. وقتی مقاومت ترمز و یونیت به‌درستی انتخاب شوند، سیستم پایدارتر می‌شود و هزینه کلی پروژه کاهش می‌یابد. این نگاه مهندسی، معیار واقعی ارزش تجهیزات است.

جمع‌بندی

مقاومت ترمز و یونیت ترمز اجزای کلیدی در کنترل انرژی ترمزی اینورتر هستند. عملکرد صحیح آن‌ها از افزایش ولتاژ لینک DC جلوگیری می‌کند و پایداری سیستم را تضمین می‌نماید. تفاوت یونیت داخلی و خارجی در ظرفیت، دقت و تحمل حرارتی مشخص می‌شود. شناخت این تفاوت‌ها شرط انتخاب درست اینورتر و مدیریت منطقی قیمت اینورتر در پروژه‌های صنعتی است.
